شیرآلات آمونیاکی | کاربرد آمونیاک و شرایط بهره برداری
شیرآلات آمونیاکی، مبرد را در مدار کنترل می کنند. در واقع برای دستیابی به یک سیستم بهینه باید از شیرالات امونیاکی، متناسب با کاربری و ویژگی آن ها استفاده کرد. شیرآلات آمونیاکی انواع مختلفی دارند که در ادامه قصد داریم به معرفی و کاربری آنها در سیستم های آمونیاکی بپردازیم. قبل از آن با خواص این مبرد کمی بیشتر آشنا می شویم. آمونیاک یک گاز بدون رنگ می باشد که از نیتروژن و هیدروژن تشکیل شده است. فرمول شیمیایی آمونیاک NH3 و کد مبرد آن R-717 می باشد. آمونیاک از هوا سبک تر بوده و دارای بوی تندی نیز می باشد. آمونیاک علاوه بر اینکه سوزش آور و تحریک کننده می باشد، سمی و قابل اشتعال نیز هست از این رو مدیریت آمونیاک در مدار و مخازن باید به وسیله شیر آلات و کنترل آلات استاندارد انجام شود. در فشار اتمسفر آمونیاک در دمای ۳۳/۳- درجه سانتیگراد می جوشد به دلیل این دمای تبخیر پایین، نگهداری آن در فاز مایع باید در فشار های بالا (حدود ۳۰۰ psi) و یا دمای پایین (حدود ۳۰- درجه سانتیگراد) انجام شود. آمونیاک در صنعت به صورت کپسول و یا مخازن نصب شده روی ماشین های مخصوص حمل گاز فروخته می شود.
شیرآلات و کنترل آلات آمونیاکی دانفوس
شرکت مهندسی دانفوس از سال ۱۹۳۳ در نوردبرگ دانمارک فعالیت خود را آغاز کرد و امروز بیش از ۴۰/۰۰۰ نفر نیروی متخصص، ۹۵ کارخانه در بیش از ۲۰ کشور دنیا و در بیش از ۱۰۰ کشور دنیا نمایندگی دارد. جهت کنترل و هدایت آمونیاک به شکلی دقیق و مطمئن نیاز است از شیرآلات و کنترل آلات آمونیاکی استاندارد استفاده شود. در ادامه به معرفی انواع شیرالات آمونیاکی دانفوس و موارد استفاده از آن ها در مدارهای سرمایشی می پردازیم.
شیر دستی آمونیاکی دانفوس Danfoss SVA Stop Valve
شیر دستی SVA به صورت Angle انگل (۹۰ درجه) و Straight اِستِرِیت (خطی یا مستقیم) طراحی و تولید می شود تا تمامی نیازهای مربوط به سیستم های برودتی را پوشش دهند. این شیر ها به صورتی طراحی شده اند تا حداکثر جریان را از خود عبور داده و در صورت نیاز به راحتی قابل بازگشایی و تعمیر باشند. مخروطی این شیر ها به نحوی طراحی گردیده تا بتوان از بسته شدن کامل شیر اطمینان حاصل کرد.
موجود در سایز های مختلف
قابل استفاده برای تمامی مبردها از جمله آمونیاک و فریون
موجود در مدل های هندویل برای موارد باز و بسته شدن مکرر و کپ دار برای موارد باز و بسته شدن غیر مکرر
موجود در دو مدل خطی Straightway و ۹۰ درجه Angleway
دارای امکان پلمب کردن شیر با سیم جهت جلوگیری از استفاده افراد غیر مجاز
قابلیت پذیرش جریان از هر دو طرف
دارای پیچ و مهره های استنلس استیل
فشار کاری ۴۰ بار معادل ۵۸۰ psi
اتصال فقط از نوع جوشی
ویژگی های شیر دانفوس :
SVA-S 10 – SVA-S 15 – SVA-S 20 – SVA-S 25 – SVA-S 32 – SVA-S 40 – SVA-S 50 – SVA-S 65 – SVA-S 80 – SVA-S 100 – SVA-S 125 – SVA-S 125
مدل شیر های دستی آمونیاکی دانفوس به شرح زیر می باشد:
شیر یکطرفه یا چک ولو آمونیاکی دانفوس Danfoss NRVA Check Valve
چک ولو یا شیر یکطرفه دانفوس مدل NRVA می تواند برای موارد گسترده ای اعم از تهویه مطبوع و سیستم های سرمایشی تجاری و صنعتی مورد استفاده قرار بگیرد. چک ولو ها می توانند در مسیر مایع، ساکشن و گاز داغ (Hot Gas) در سیستم های تهویه مطبوع و تبرید با مبرد آمونیاک و فریون مورد استفاده قرار بگیرند.
ویژگی های چک ولو یا شیر یکطرفه دانفوس:
موجود در سایز های مختلف
اطمینان از صحت جهت جریان
هوزینگ شیر ساخته شده از جنس استیل
فشار کاری ۴۰ بار معادل ۵۸۰ psi
اتصال از نوع فلنجی
مجهز به پیستون تعدیل که باعث می شود شیر قابلیت نصب در خطوط مرتعش مانند دیس شارژ کمپرسور را دارا باشد.
مدل شیر های یکطرفه آمونیاکی دانفوس به شرح زیر می باشد :
NRVA 15 – NRVA 20 – NRVA 25 – NRVA 32 – NRVA 40 – NRVA 50 – NRVA 65
استاپ چک ولو آمونیاکی دانفوس Danfoss SCA Check Valve
استاپ چک ولو دانفوس مدل SCA علاوه بر اینکه یک شیر یکطرفه می باشد عملکرد یک شیر شات آف ولو (Shut of valve) را نیز دارا می باشد. یعنی می تواند مسیر را ببندد. این سری از شیر ها فقط به صورت انگل یا ۹۰ درجه تولید می شوند. این شیرها به نحوی طراحی شده اند که اختلاف فشار های بسیار کم، باز شوند تا شرایط مطلوب را برای عبور جریان فراهم کنند. این شیر ها به سادگی قابل بازگشایی جهت بازرسی و سرویس می باشند.
------------------------------------------------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------------------------------------------------

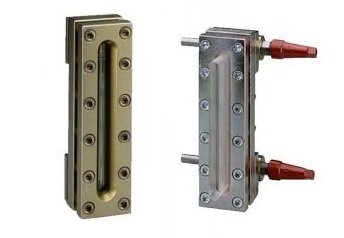

سایت گلاس آمونیاکی دانفوس Danfoss LLG Sight glass
سایت گلاس های سری LLG از استیل شکل پذیر ساخته شده است که سخت ترین استاندارد های تبرید صنعتی و دریایی را پاس می کند. تمامی سایت گلاس از ترکیب ۳ مدل LLG 185 و LLG335 و LLG740 ساخته می شوند. سایت گلاس LLG دانفوس دارای شیشه سخت شده مخصوص می باشد که مشاهده سطح مایع از روی آن با سرعت و سهولت امکان پذیر است.
ویژگی های سایت گلاس دانفوس:
موجود در سایز های مختلف
قابل استفاده برای تمامی مبردها از جمله آمونیاک و فریون
رنج دمای کارکرد ۱۰۰+/۱۰- یا ۳۰+/۵۰- درجه سانتیگراد
فشار کاری ۲۵ بار معادل ۳۷۵ psi
مدل سایت گلس آمونیاکی دانفوس به شرح زیر می باشد:
LLG 185 – LLG 335 – LLG 335 S – LLG 590 S – LLG 740 S – LLG 995 S – LLG 1145 S – LLG 1550 S
------------------------------------------------------------------------------------------------------------------------------------------
شیر تنظیم یا شیر رگولاتور آمونیاکی دانفوس Danfoss REG Regulating Valve
REG شیر تنظیم آمونیاک می باشد که وقتی کاملاً بسته باشد مانند یک شیر دستی نرمال در حالت بسته عمل می کند. این شیرها به دو شکل انگل و خطی تولید می شوند.
ویژگی های شیر تنظیم دانفوس:
موجود در سایز های مختلف
قابل استفاده برای تمامی مبردها از جمله آمونیاک و فریون
سهولت در بازگشایی جهت بازرسی و سرویس
فشار کاری ۴۰ بار معادل ۵۸۰ psi
دمای کاری ۱۵۰+/۵۰- درجه سانتیگراد
هوزینگ و پیچ و مهره ها ساخته شده از استیل دما پایین
مدل شیر تنظیم آمونیاکی دانفوس به شرح زیر می باشد:
REG 10 – REG 15 – REG 20 – REG 25 – REG 32 – REG 40 – REG 50 – REG 65
------------------------------------------------------------------------------------------------------------------------------------------
شیر اطمینان یا سیفتی ولو آمونیاکی دانفوس Danfoss SFV, SFA Regulating Valve
شیر اطمینان یا سیفتی ولو آمونیاکی دانفوس به شکل انگل می باشد که مخصوص محافظت از مخازن و دیگر تجهیزات در مقابل فشار بیش از حد می باشد. سیفتی ولو دانفوس به گونه ای طراحی شده است که نیاز های سیفتی و کیفی تعریف شده توسط اسناد بین المللی را پاس می کند.
مدل شیر تنظیم آمونیاکی دانفوس به شرح زیر می باشد :
SFA 15 – SFV 20 – SFV 25 – DSV 1 – DSV 2 – BSV 8

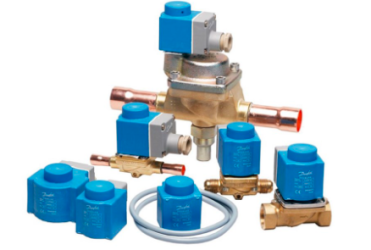

شیر برقی یا سلونوئید ولو آمونیاکی دانفوس Danfoss EVRA Solenoid Valve
شیر برقی EVRA آمونیاکی دانفوس یک شیر مستقیم قطع و وصل می باشد که با یک بوبین فرمان می گیرد. این نوع شیر برقی برای خطوط مایع، ساکشن و گاز داغ آمونیاک و فریون ها مناسب می باشد. شیر برقی EVRA می تواند به صورت کامل و یا جداگانه خریداری شود. بدنه شیر، بوبین الکتریکی و فلنج ها می توانند جداگانه سفارش گذاری شوند.
ویژگی های شیر برقی دانفوس:
قابل استفاده برای تمامی مبردها از جمله آمونیاک و فریون
دمای کاری ۱۳۰+/۴۰- درجه سانتیگراد
مدل شیر تنظیم آمونیاکی دانفوس به شرح زیر می باشد :
EVRA 3 – EVRA 10 – EVRA 15 – EVRA 20 – EVRA 25 – EVRA 32 – EVRA 40 – EVRAT 10 – EVRAT 15 – EVRAT 20
------------------------------------------------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------------------------------------------------

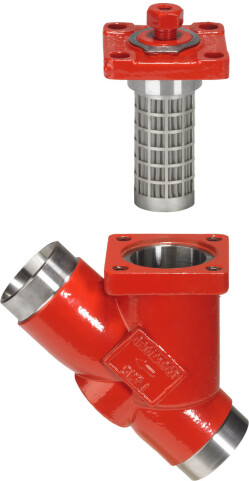

شیر صافی یا فیلتر آمونیاکی دانفوس Danfoss FIA,FA Strainer
فیلتر آمونیاکی FIA آمونیاکی دانفوس در دو حالت انگل و مستقیم تولید می شوند. این فیلتر ها به نحوی طراحی شده اند تا جریان را به طرز مطلوبی فیلتر کرده و از خود عبور دهند. نصب و بازرسی و نظافت فیلتر به سادگی قابل انجام است. این فیلتر ها قبل از کنترل های اتوماتیک، شیرهای برقی، پمپ ها، کمپرسورها و سایر تجهیزات استفاده می شوند. فیلتر کردن سیالات در زمان راه اندازی اولیه و در جاهایی که فیلتراسیون دائمی مبرد مورد نیاز است، انجام می شود. فیلتر استرینر ریسک خرابی های سیستم را به حداقل رسانده و استهلاک تجهیزات را کاهش می دهد. فیلتر ها دارای توری استرینر با مش های ۱۰۰، ۱۵۰، ۲۵۰، ۵۰۰ میکرون می باشد. فیلتر های FA فقط به صورت مستقیم و در دو سایز ۱۵ و ۲۰ میلیمتر تولید می شوند و قابلیت کوپل شدن با شیر های برقی به وسیله فلنج را دارا می باشند.
ویژگی های فیلتر استرینر دانفوس:
قابل استفاده برای تمامی مبردها از جمله آمونیاک، فریون، CO2 و سایر گازهای قابل اشتعال
موجود در سایز های مختلف
امکان تعویض تاپ کاور و تبدیل شیر به شیر های دیگر فلکس لاین
سهولت و سرعت در سرویس شیر بدون نیاز به جوشکاری
مش استرینر از جنس استنلس استیل
دمای کاری ۱۵۰+/۶۰- درجه سانتیگراد
فشار کاری ۵۲ بار معادل ۷۵۰ psi
مدل شیر صافی (فیلتر) آمونیاکی دانفوس به شرح زیر می باشد :
FA 15 – FA 20 – FIA 15 – FIA 20 – FIA 25 – FIA 32 – FIA 40 – FIA 50 – FIA 65 – FIA 80 – FIA 100 – FIA 150
------------------------------------------------------------------------------------------------------------------------------------------
